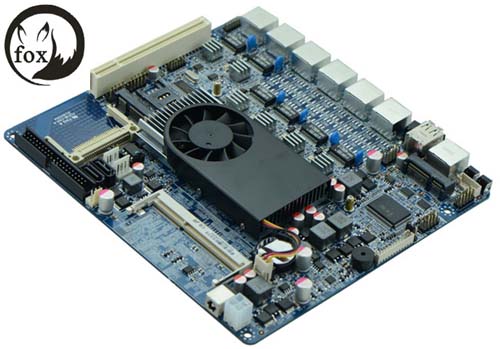

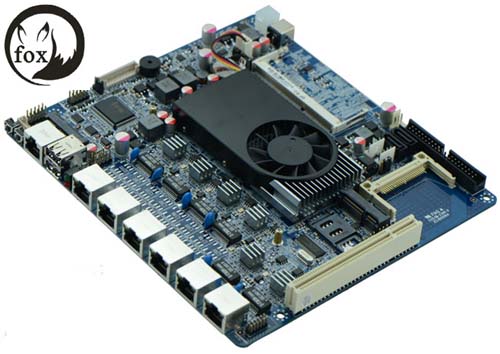

Firewall motherboard |
|
|
| Product name : Firewall motherboard |
| Item : ITX-D52SL |
| Details : |
♦ 板载Intel® Atom双核D525处理器 1.8Ghz
♦ 采用Intel® ICH8M高速芯片组
♦ 1* SO DDR3插槽 支持800/1066内存,最大支持2GB
♦ 内建Intel® GMA3150显卡,支持VGA显示输出
♦ 1* MPCIE插槽,支持USB WIFI、3G模块
♦ 1* MSATA插槽,支持SSD硬盘、USB WIFI
♦ 集成6个Intel® 82583V千兆网卡芯片，支持网络唤醒、PXE功能
♦ DC12V单电源供电
| 产品型号 |
ITX-D52SL VER:1.1 |
| 中央处理器 |
板载Intel® Atom双核D525处理器 1.8Ghz |
| 芯片组 |
采用Intel® ICH8M高速芯片组 |
| 内 存 |
1* SO DDR3插槽 支持800/1066内存,最大支持2GB |
| 显示功能 |
内建Intel® GMA3150显卡,支持VGA显示输出 |
| 扩展插槽 |
1* MPCIE插槽,支持USB WIFI、3G模块 |
| |
1* MSATA插槽,支持SSD硬盘、USB WIFI |
| |
1* PCI插槽 |
| 网络功能 |
集成6个Intel® 82583V千兆网卡芯片，支持网络唤醒、PXE功能 |
| 存储功能 |
2* SATAⅡ硬盘接口 3Gb/s |
| |
1* CF卡插槽 |
| |
1* IDE硬盘插槽 |
| 背板I/O接口 |
1* COM（CISCO标准接口） |
| |
2* USB 2.0 接口 |
| |
6* RJ-45 网络接口 |
| |
1* POWER（电源开关） |
| |
1* RESET（复位开关） |
| |
1* LED1（POWERLED/HDDLED） |
| |
1* 12V DC_JACK输入接口（背面） |
| 内置I/O接口 |
1* JVGA接口 1*12pin |
| |
2* LAN_LED接口 2*6pin |
| |
4* USB 2.0接口 |
| |
1* RS232 连接器 |
| |
1* FP1 前面板功能按钮和指示灯接口 2*5pin |
| |
1* PS/2键盘鼠标接口 |
| |
1* ATX_12V（可做+12V输入输出电源接口） |
| |
2* PWOUT 硬盘供电接口 |
| 风扇接口 |
1* CPUFAN和SYSFAN(3pin) |
| GPIO |
支持4路输入输出GPIO |
| BIOS |
AMI 8MB DPI Flash ROM |
| 看门狗 |
芯片内部集成：256级，0～255秒看门狗功能 |
| 电源类型 |
DC12V单电源供电 |
| 工作温度 |
-10℃～60℃ |
| 储存温度 |
-20℃～70℃ |
| 工作湿度 |
5%-95%相对湿度,无冷凝 |
| 尺 寸 |
200mm x 180mm |
|
 |
